4. AIReadETL （v2.3.0～）

ETLとは、Extract、Transform、Load の頭文字を取ったもので、複数のソースシステムからデータを「抽出」し、抽出したデータを「変換」、変換されたデータを「書き出し・格納」して活用しやすくします。

AIReadETLは、AIRead独自CSVをinputとし、要望のCSVに変換する機能です。

4.1. ETLフォルダの構成

ETLフォルダは以下の構成にする必要があります。

ETLProject/                                    ---------（ETLフォルダ）
└ [プロジェクトID]/
├ header.txt                                    ---------  出力ヘッダリストファイル
├ InputHeader.txt                            ---------  入力ヘッダリストファイル
├ job.json                                       ---------  ジョブファイル
└ setting.ini                                    ---------  設定ファイル

4.2. データ加工処理（ETL）を作成

FormEditorのETLタブからETLを作成・編集できます。

4.2.1. 新規プロジェクトを作成する

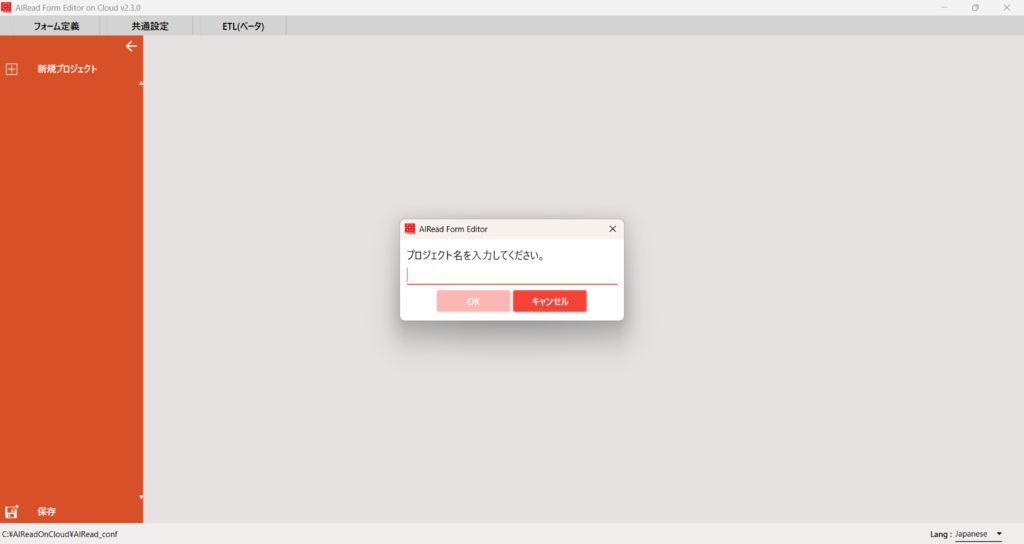

新規プロジェクトを選択し、任意のプロジェクト名を入力します。

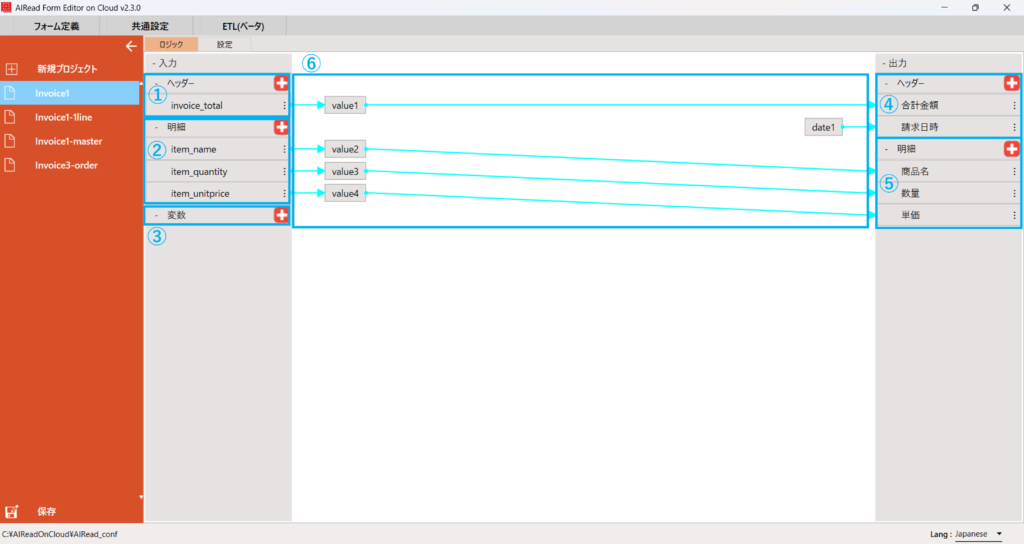

4.2.2. ロジック画面

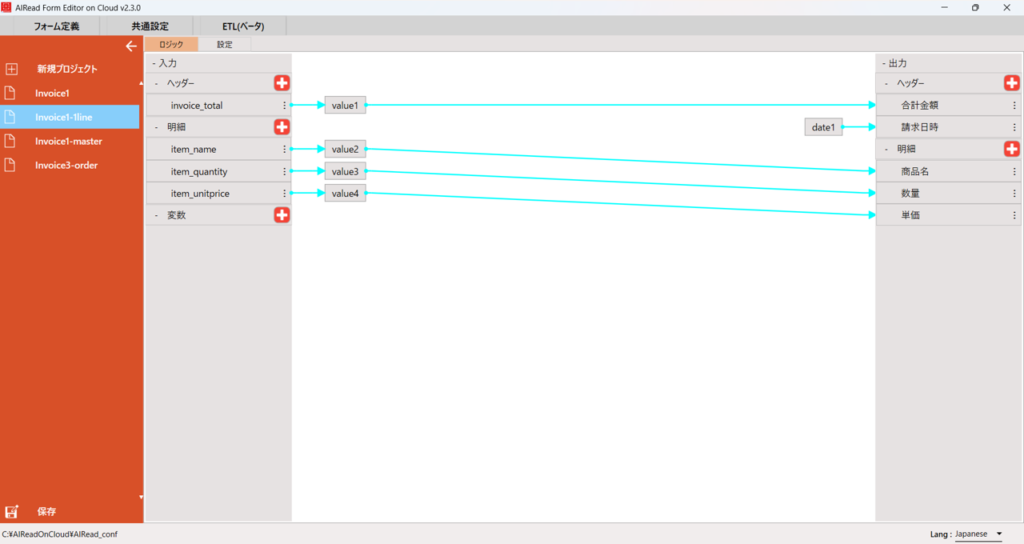

ETLの入力値、出力値、コマンドを設定します。

No.項目説明
1入力：ヘッダーヘッダーの入力値
AIReadで読み取ったヘッダー項目から活用したい項目を追加する
2入力：明細明細の入力値
AIReadで読み取った明細項目から活用したい項目を追加する
3入力：変数変数に値をセットできる
4出力：ヘッダーヘッダーの出力値
ヘッダー項目の変換・加工後の出力値を設定
5出力：明細明細の出力値
明細項目の変換・加工後の出力値を設定
6ロジック変換処理の設定
入力、出力、コマンドを選択し入力値→出力値を要望の形にするための設定
詳細は4.2.3. ロジックの追加

4.2.3. ロジックの追加

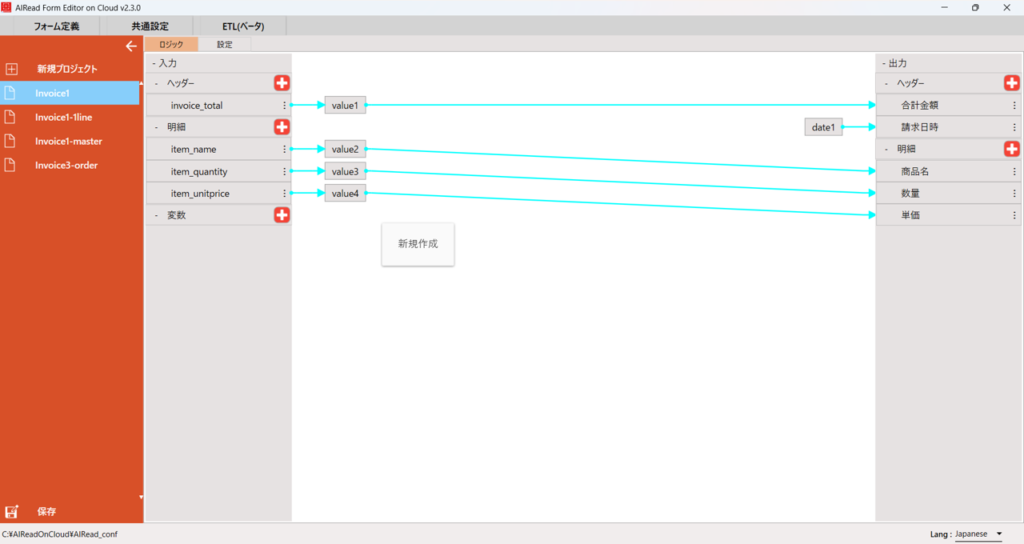

白背景部分を右クリックし新規作成を選択します。

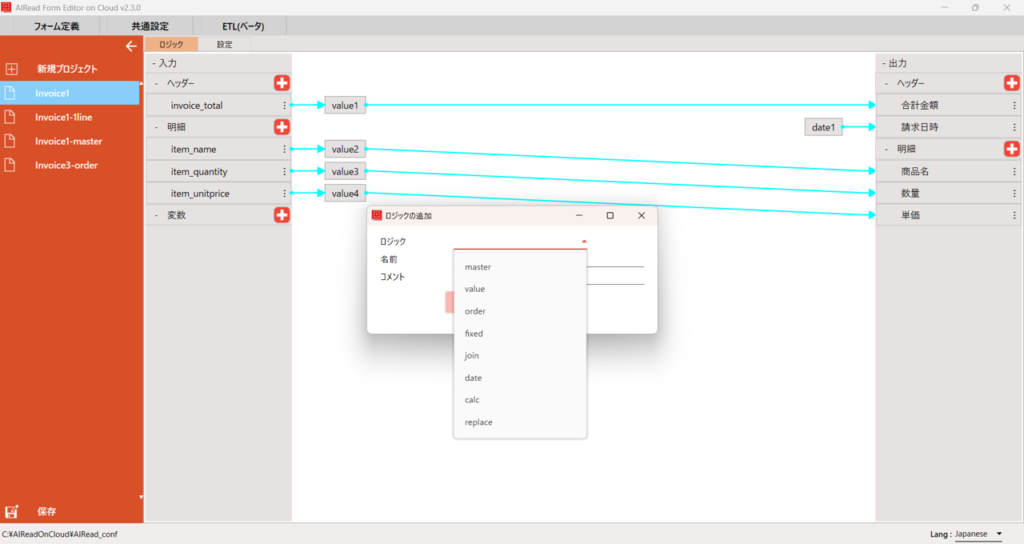

ロジックのプルダウンを選択するとコマンドが表示されます。

コマンド各種

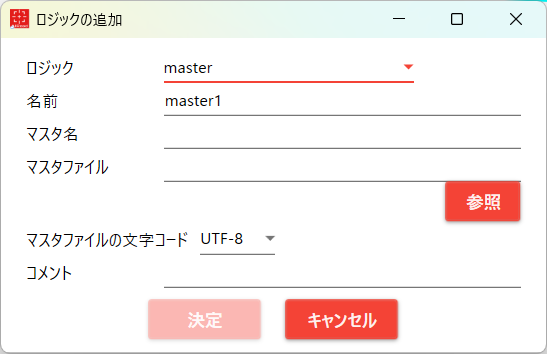

・master

内容項目名値必須説明
ロジックcommandmaster〇別のCSVファイルからリストを取得
※使用できるCSVの仕様
　・区切り文字：,（カンマ）
　・クオート：ダブルクォーテーションあり・なしに対応
　・改行コード：LF、CRLF、CR
　・文字コード：UTF-8
　・項目内のダブルクォーテーション：ダブルクォーテーションで囲まれた項目内のダブルクォーテーションは、2つ重ねる（""）ことでエスケープされます。
　　例）"テーブル（""木製""）" → テーブル（"木製"）
マスタ名valueName文字列〇リストの名称を指定
マスタファイルfilePathファイルパス〇CSVのファイルパス

・value

内容項目名値必須説明
ロジックcommandvalue〇値をセットするコマンド
入力
項目名		value文字列fromを指定
しない場合〇		input CSVの項目名を指定するとその項目の値をセットする
（fromが指定されている場合は不要）
出力
項目名		id文字列〇値をセットする項目名
マスタ名from文字列マスタから取得する場合に使用、
masterで指定したvalueを指定（<>で囲む）
キーの列番号keyColumn数値fromを指定
する場合〇		masterで検索キーとする項目の列番号を指定
キー文字列keyName
（fromを指定しない場合）		itemName,
value		パラメータで指定されたinputCSVの項目の値をセットする
キー文字列keyName
（fromを指定する場合）		文字列fromを指定
する場合〇		検索キーとする文字列
値の列番号valueColumn数値fromを指定
する場合〇		masterでセットする項目の列番号を指定
フィルタwhere詳細は条件：where対象とする項目をフィルタリングする

・order

内容項目名値必須説明
ロジックcommandorder〇明細に出力する基準とする項目を作成する
入力
項目名		value正規表現〇対象とする項目を指定
キー文字列keyNameitemName,
value		対象とする文字列を項目名か値かで指定
（現在、項目名のみ対応）
フィルタwhere詳細は条件：where対象とする項目をフィルタリングする

・fixed

内容項目名値必須説明
ロジックcommandfixed〇固定値をセット
出力項目名id文字列〇セットする項目名
値value文字〇セットする値

・join

内容項目名値必須説明
ロジックcommandjoin〇項目の値を結合する
出力項目名id文字列〇セットする項目名
値value正規表現〇結合する値を指定
キー文字列keyNameitemName,
value		〇regexの対象とする文字列を項目名か値かで指定
文字の一部を取得（正規表現）regex正規表現〇結合する値をキャプチャする
フィルタwhere詳細は条件：where結合の対象とする項目をフィルタリングする

・date

内容項目名値必須説明
ロジックcommanddate〇日付を取得してセットするコマンド
出力項目名id文字列〇セットする項目名
出力フォーマットvalue(例) yyyy/MM/dd〇出力フォーマット、自由に指定可能
＜対応しているフォーマットパターン＞
　yy yyyy：西暦年
　M MM：月
　D DDD：年に対する日
　d dd：月に対する日
　w：年に対する週
　W：月に対する週
　E：曜日（英語、省略形）
　F：月に対する曜日の回数
　a：AM/PM
　h hh：時（12時間制）
　H HH：時（24時間制）
　m mm：分
　s ss：秒
　S SSS：ミリ秒

・calc

内容項目名値必須説明
ロジックcommandcalc〇計算した結果をセットするコマンド
出力項目名id文字列〇セットする項目名
演算子operatoradd〇add：valueにセットした値を加算する
値value数値〇この値で計算

・replace

内容項目名値必須説明
ロジックcommandreplace〇項目の値を変換する
出力項目名id文字列〇処理対象のアウトプット項目名
変換リスト名filePath文字列〇変換ルールを記載したtsvのファイルパス
条件ifstate詳細は条件：ifstate条件がすべてtrueの場合に処理をする
条件

・where

インプットCSVデータのうち、where条件がtrueのデータのみを対象とするフィルタリング処理
whereの処理内容は3つの配列要素で定義でき、配列要素をつなげることで複数処理を実行可能

operator説明配列要素①配列要素②配列要素③
eqequal to（==）"eq"左オペランド（数値、文字列ともに可）右オペランド（数値、文字列ともに可）
nenot equal to（!=）"ne"左オペランド（数値、文字列ともに可）右オペランド（数値、文字列ともに可）
leless than or equal to（<=）"le"左オペランド（数値のみ可）右オペランド（数値のみ可）
gegreater than or equal to（>=）"ge"左オペランド（数値のみ可）右オペランド（数値のみ可）
match正規表現にマッチしている場合はtrue"match"正規表現対象文字列

・ifstate

ジョブコマンド実行対象のヘッダ/明細項目のうち、ifstate条件がtrueの項目のみを実行対象とするフィルタリング処理
ifstateの処理内容は3つの配列要素で定義でき、配列要素をつなげることで複数処理を実行可能

operator説明配列要素①配列要素②配列要素③
eqequal to（==）"eq"左オペランド（数値、文字列ともに可）右オペランド（数値、文字列ともに可）
nenot equal to（!=）"ne"左オペランド（数値、文字列ともに可）右オペランド（数値、文字列ともに可）
leless than or equal to（<=）"le"左オペランド（数値のみ可）右オペランド（数値のみ可）
gegreater than or equal to（>=）"ge"左オペランド（数値のみ可）右オペランド（数値のみ可）
match正規表現にマッチしている場合はtrue"match"正規表現対象文字列

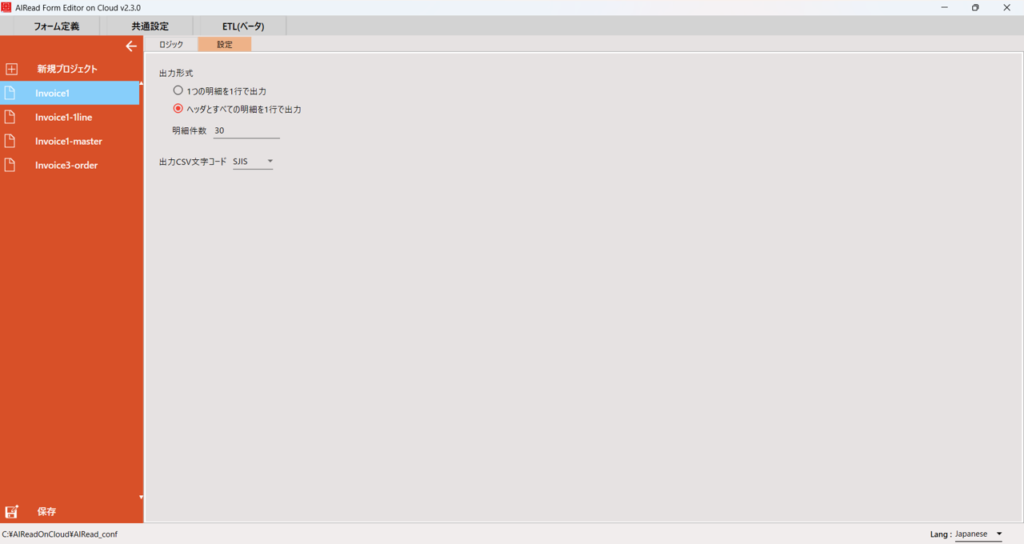

4.2.4. 設定画面

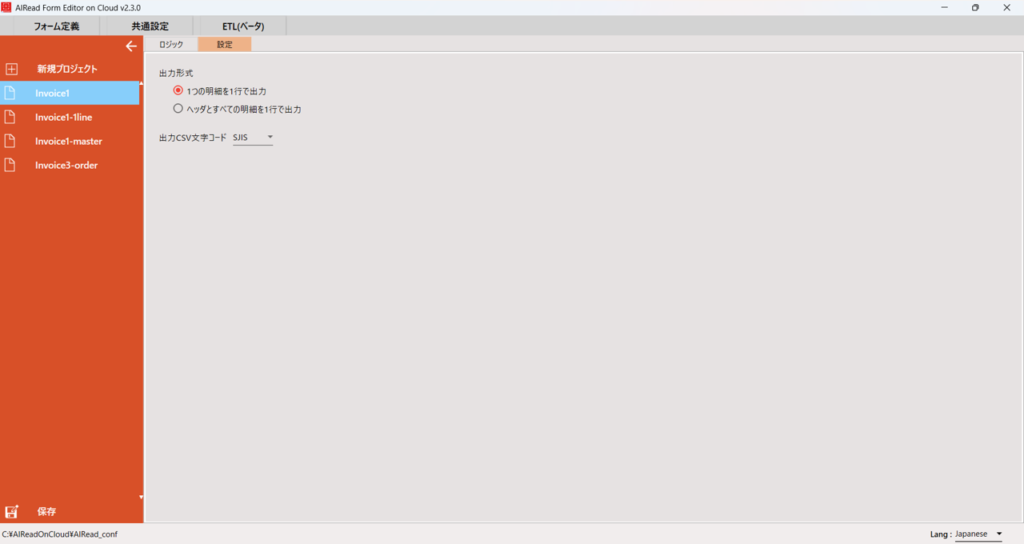

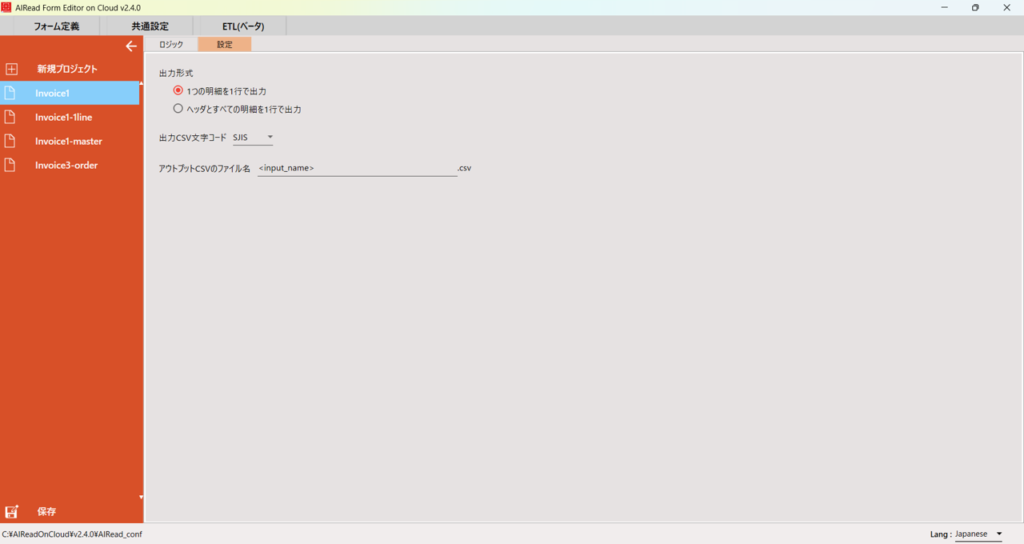

設定タブで出力時の設定をします。

内容項目名説明
出力形式OUTPUT_MODE・1つの明細を1行で出力
・ヘッダとすべての明細を1行で出力
明細件数DETAIL_ROW_NUMBER出力する明細の件数を指定
出力CSV文字コードOUTPUT_CHARACTER_CODE・UTF-8
・SJIS

ETL設定後はかならず左下の保存ボタンを押して、設定を保存してください。

4.3. AIReadETLの実行

実行方法(batファイルで実行)

onCloudからダウンロードしたAIRead独自形式のCSVを入力として、変換したCSVを作成します。

コマンドを使用し、実行結果を出力します。
以下のコマンドを実行してください。

・run_ETL.bat

> run_ETL.bat
"%AIREAD_CLOUD_JAVA%/java" -Dfile.encoding=UTF-8 -jar "%AIREAD_CLOUD_HOME%/lib/AIReadETL-1.5-SNAPSHOT.jar" -input <ファイル/フォルダパス> -output <フォルダパス> -setting <設定ファイルパス>
・起動コマンド
引数必須説明
-i（-input）〇inputとするCSVファイル/フォルダ
＜前提条件＞
・形式：CSV（AIRead独自形式）
・文字コード：UTF-8
-o（-output）〇outputのcsvを出力するフォルダ
-s（-setting）〇ETLプロジェクトの設定ファイルパス

4.4. サンプル

ETLのサンプルプロジェクトです。
下記よりzipファイルをダウンロードできます。
AIReadETL_sample.zip

内容物
・AIRead_conf -------- フォーマット定義フォルダ
・ETLProject -------- ETLプロジェクトサンプルフォルダ
・input -------- input画像ファイル
・outputCSV -------- 各出力CSVイメージ
・readme.txt -------- ETLプロジェクトサンプルの詳細

ダウンロード後、「AIRead_conf」と「ETLProject」の2つのフォルダーをご自身のAIReadOnCloudインストールフォルダ直下に置いてください。
※置く際は既存のフォルダをリネームし、退避して置くか、中身を既存のフォルダに移してください。

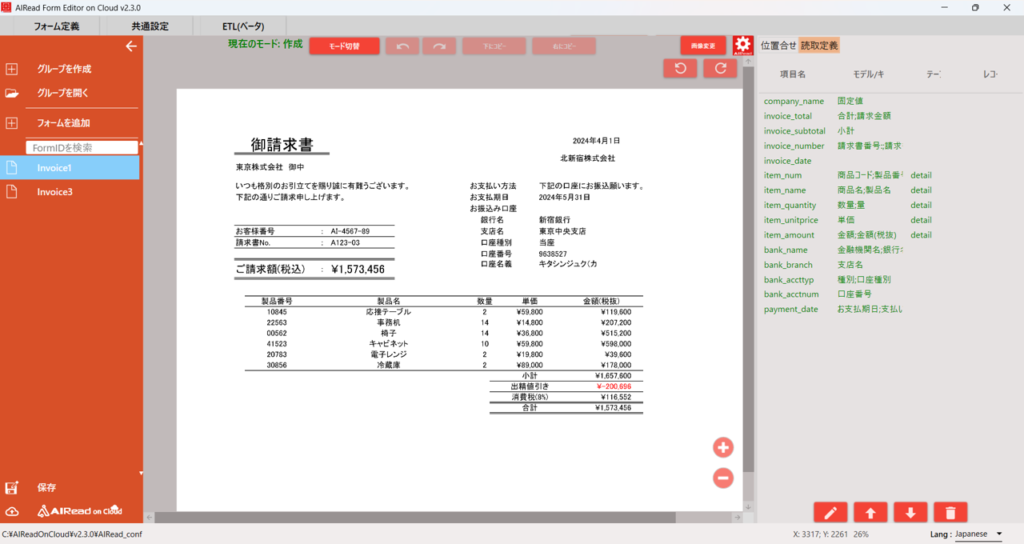

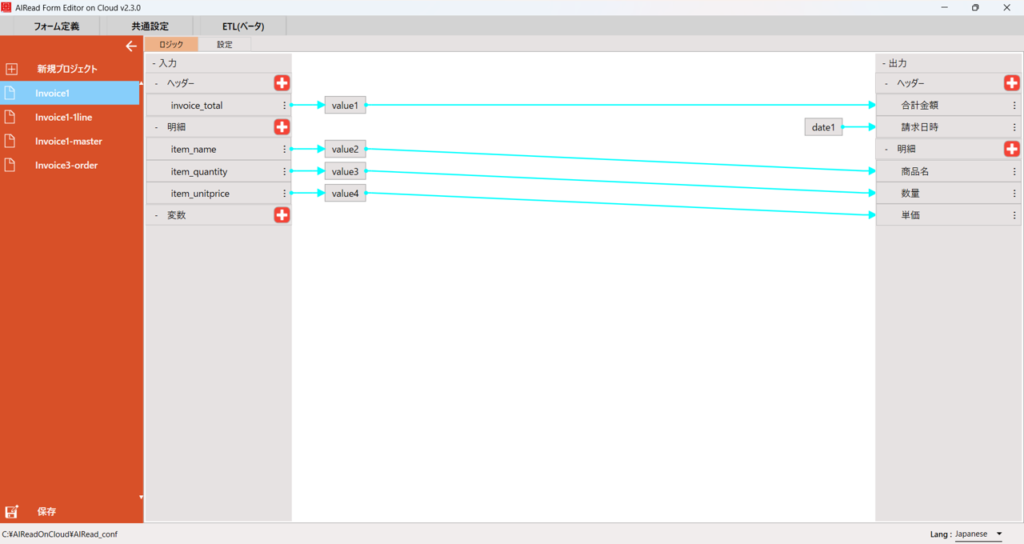

サンプル1（Invoice1）

・明細の行数分だけ行を出力、ヘッダ項目はすべて同じものを出力（設定タブ）
・請求日付は処理日時を出力（date1）

・出力CSVイメージ

"合計金額","請求日時","商品名","数量","単価"
"\1,573,456","20251216","応接テーブル","2","\59,800"
"\1,573,456","20251216","事務机","14","\14,800"
"\1,573,456","20251216","椅子","14","\36,800"
"\1,573,456","20251216","キャビネツト","10","\59,800"
"\1,573,456","20251216","電子レンジ","2","\19,800"
"\1,573,456","20251216","冷蔵庫","2","\89,000"
サンプル2（Invoice1-1line）

・ETLの処理はケース1と同様

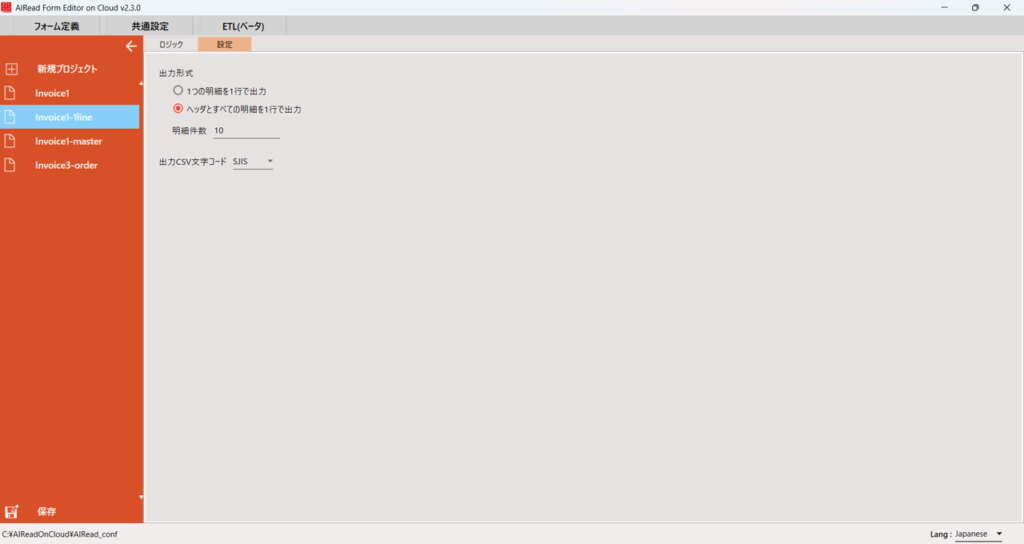

・出力する明細の件数を指定し、ヘッダとすべての明細を1行で出力（設定タブ）

・出力CSVイメージ

"合計金額","請求日時","商品名1","数量1","単価1","商品名2","数量2","単価2","商品名3","数量3","単価3","商品名4","数量4","単価4","商品名5","数量5","単価5","商品名6","数量6","単価6","商品名7","数量7","単価7","商品名8","数量8","単価8","商品名9","数量9","単価9","商品名10","数量10","単価10"
"\1,573,456","20260225","応接テーブル","2","\59,800","事務机","14","\14,800","椅子","14","\36,800","キャビネット","10","\59,800","電子レンジ","2","\19,800","冷蔵庫","2","\89,000","","","","","","","","","","","",""

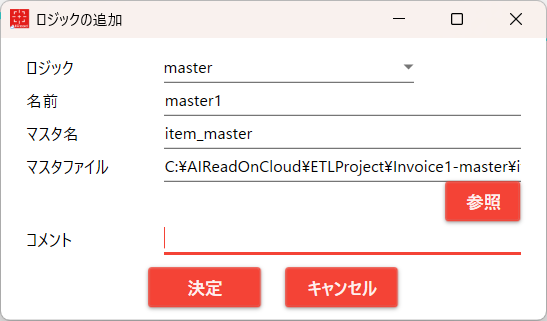

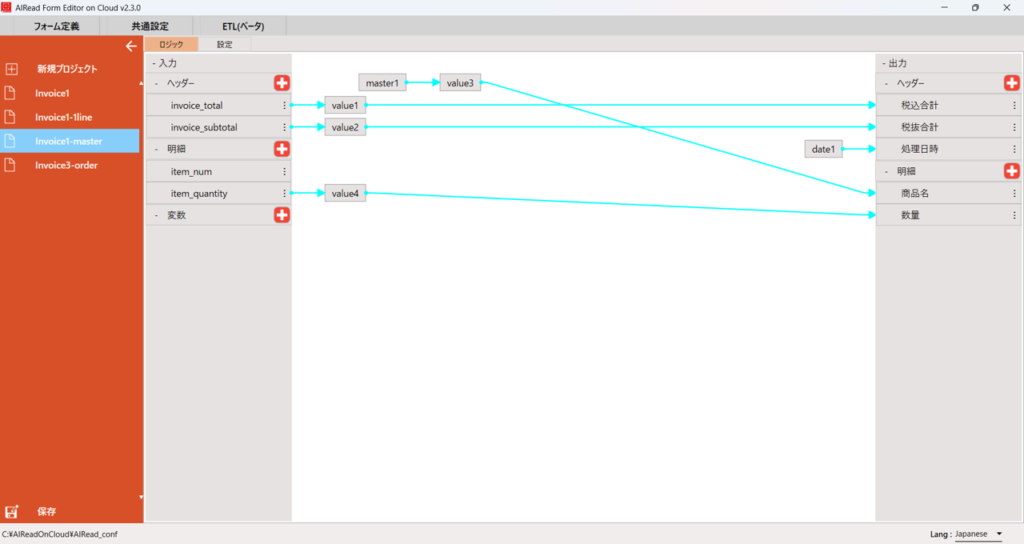

サンプル3（Invoice1-master）

・別のCSVファイルからリストを取得する（master1）
　※AIReadOnCloudインストールフォルダがデフォルトである前提のサンプルです。それ以外の場合はファイルパスを再設定してください。
・マスタの1列目の値が「item_num」の値と一致したマスタの行2列目の値を明細に出力する（value3）

・master CSVイメージ

10845,table
22563,desk
00562,chair
41523,cabinet
20783,microwave oven
30856,refrigerator

・出力CSVイメージ

"税込合計","税抜合計","処理日時","商品名","数量"
"\1,573,456","\1,657,600","20260225","table","2"
"\1,573,456","\1,657,600","20260225","desk","14"
"\1,573,456","\1,657,600","20260225","chair","14"
"\1,573,456","\1,657,600","20260225","cabinet","10"
"\1,573,456","\1,657,600","20260225","microwave oven","2"
"\1,573,456","\1,657,600","20260225","refrigerator","2"

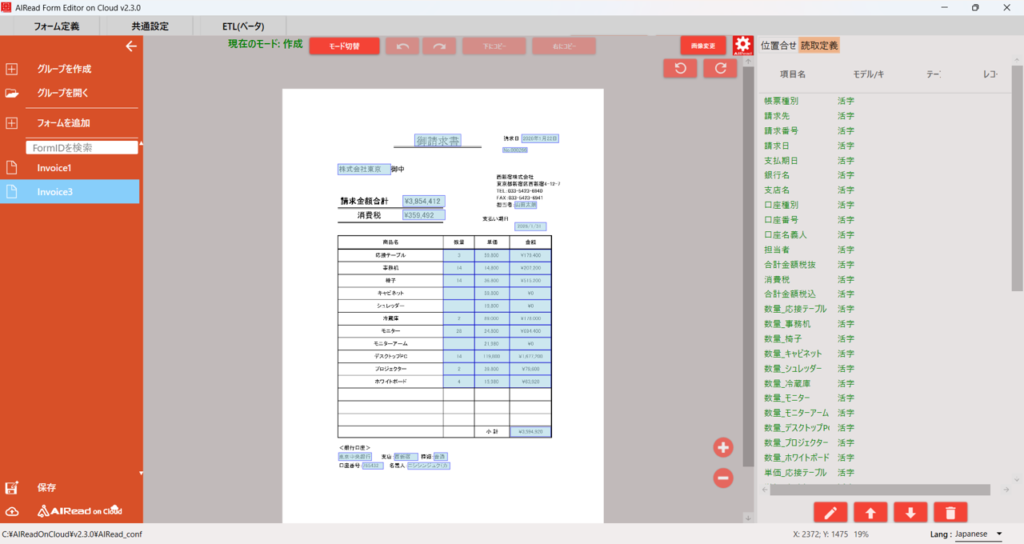

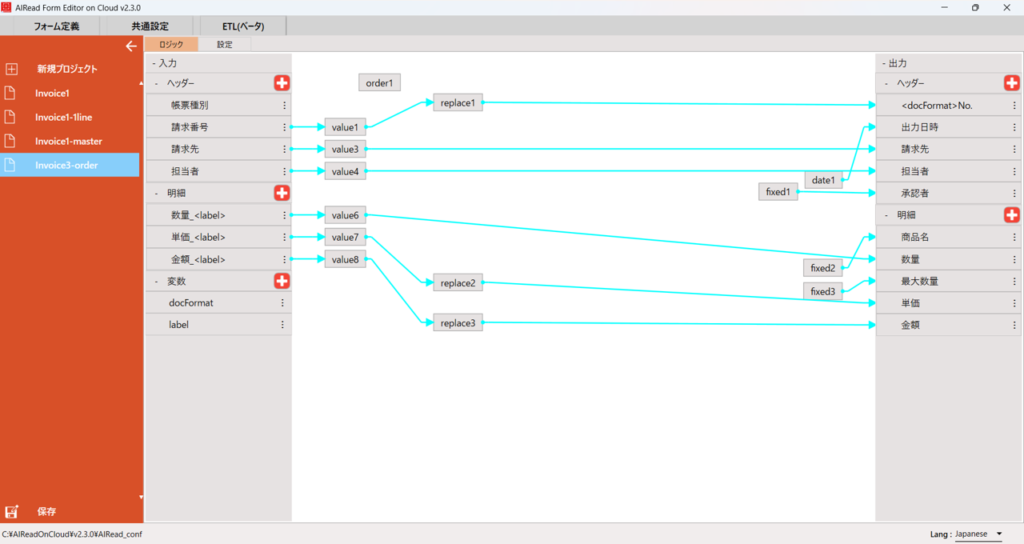

サンプル4（Invoice3-order）

・「帳票種別」の値を変数として設定し、出力項目に使用（変数：docFormat）
・項目名が「数量_(.+)」の()内の値を変数として設定し、入力項目、出力項目に使用（変数：label）
・「数量_*」という項目に値が入っているものだけを明細に出力する（order1）
・変換リスト「number」の変換ルールを適用して出力する（replace）
　※AIReadインストールフォルダがデフォルトである前提のサンプルです。それ以外の場合は変換リストを再設定してください。
・固定値を出力（fixed）

・出力CSVイメージ

"御請求書No.","出力日時","請求先","担当者","承認者","商品名","数量","最大数量","単価","金額"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","応接テーブル","3","(100)","59,800","\179,400"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","事務机","14","(100)","14,800","\207,200"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","椅子","14","(100)","36,800","\515,200"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","冷蔵庫","2","(100)","89,000","\178,000"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","モニター","28","(100)","24,800","\694,400"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","デスクトップPC","14","(100)","119,800","\1,677,200"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","プロジェクター","2","(100)","39,800","\79,600"
"No.000266","2026/02/25","株式会社東京","山田太朗","鈴木一朗","ホワイトボード","4","(100)","15,980","\63,920"
